Standard Mercruiser AlphaI GenII Gimballager

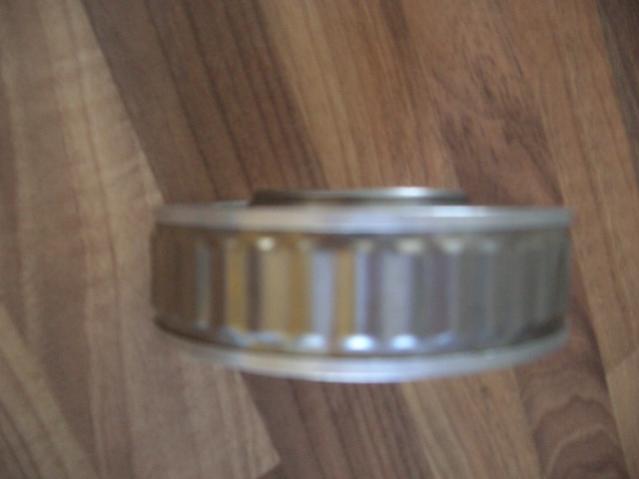

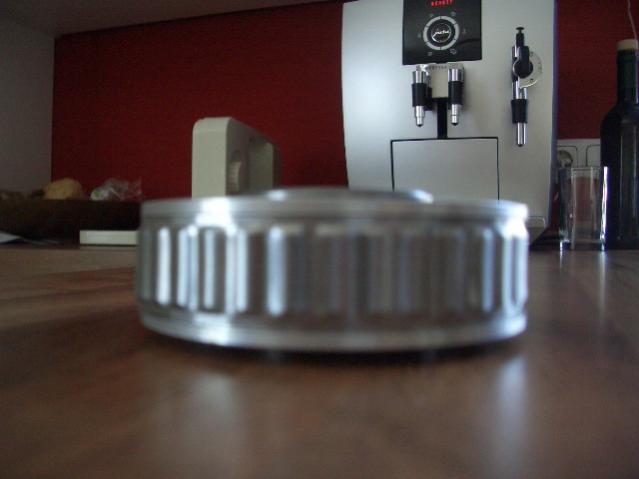

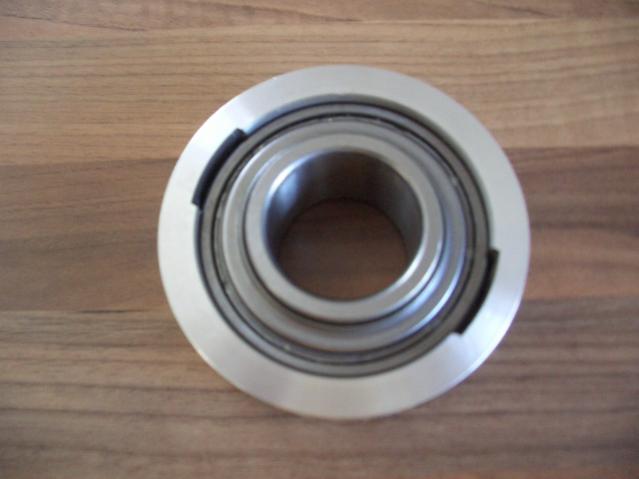

Die Abmessungen sind folgendermaßen!


Durchmesser innen 34,97mm
Durchmesser außen 87,57mm

Erhöhung vom inneren Ring 6,6mm
Angehängte Grafiken

Mit Zitat antworten
Folgender Benutzer bedankt sich für diesen Beitrag:
  #2
Alt 01.03.2010, 09:52
Benutzerbild von camelion01
camelion01 camelion01 ist offline
Flotillenadmiral

Registriert seit: 24.09.2008
Beiträge: 2.912
Thanks: 2.269
Erhielt 3.275 mal Danke in 2.225 Beiträgen
Standard

Nochmals eine Skizze!
Angehängte Grafiken
Dateityp: pdf Gimballagerwerkzeug.pdf (56,4 KB, 971x aufgerufen)
Mit Zitat antworten
  #3
Alt 01.03.2010, 15:42
Benutzerbild von Azzurro
Azzurro Azzurro ist offline
Oberleutnant zur See

Registriert seit: 20.12.2008
Ort: 2512 Tribuswinkel
Hafen: Werft Azzurro-Mare
Mein Boot: Bayliner 3055
Bootsname: Azzurro-Mare
Beiträge: 471
Thanks: 320
Erhielt 1.033 mal Danke in 643 Beiträgen
Meine Stimmung: beschaeftigt
Standard

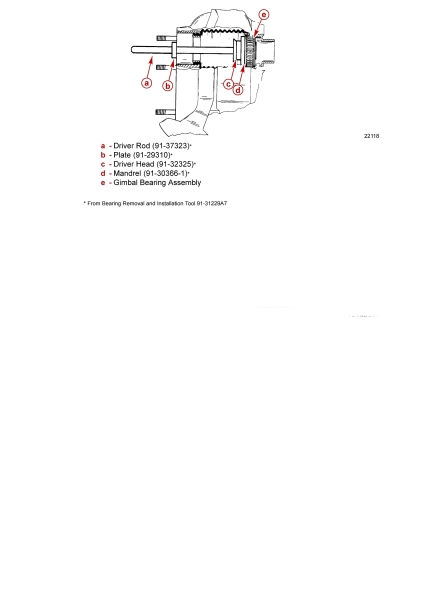

So schaut das Original aus

benötigt wird a c und d kostet bei mir für das D-Forum 62,- zuzügl. Versand
Angehängte Grafiken

__________________
Gruß Mike
Wir sind autorisierter Mercruiser und Mercury Händler bzw. Werkstatt, wir führen die Marken Quicksilver, Valiant, Arvor, Walker Bay, Suzuki, Yamaha

Bootverkauf/Shop/Werkstatt:
Sochorgasse 8, 2512 Tribuswinkel (Gewerbegebiet-Oeynhausen) Austria, Öffnungszeiten: Mo-Fr von 10:00 bis 13:00 und von 14:00 bis 18:30 Uhr, Sa von 10:300 bis 13:00 Uhr
Homepage www.azzurro-mare.at
Mit Zitat antworten
  #4
Alt 01.03.2010, 16:13
Benutzerbild von Monster
Monster Monster ist offline
Kapitänleutnant

Registriert seit: 25.11.2008
Ort: Salzweg & Esternberg
Hafen: Hafen Kasten
Beiträge: 557
Thanks: 174
Erhielt 497 mal Danke in 313 Beiträgen
Meine Stimmung: besorgt
Standard

Zitat:
Zitat von Azzurro Beitrag anzeigen
So schaut das Original aus

benötigt wird a c und d kostet bei mir für das D-Forum 62,- zuzügl. Versand
Hast du dich da verrechnet oder kostet das wirklich soviel ???
__________________
Gruss Sepp
Mit Zitat antworten
  #5
Alt 01.03.2010, 16:33
Benutzerbild von Bootammeer
Bootammeer Bootammeer ist offline
Fregattenkapitän

Registriert seit: 30.05.2009
Ort: zuhause
Betriebsstunden aktuelle Saison: 60
Beiträge: 924
Thanks: 646
Erhielt 910 mal Danke in 595 Beiträgen
Standard

Zitat:
Zitat von camelion01 Beitrag anzeigen
Die Abmessungen sind folgendermaßen!


Durchmesser innen 34,97mm
Durchmesser außen 87,57mm

Erhöhung vom inneren Ring 6,6mm
Was brauchst du ???

Brauchst du ein Werkzeug um das alte aus zu bauen oder um das lager einzubauen ?
__________________

Mit Zitat antworten
  #6
Alt 01.03.2010, 16:53
Benutzerbild von Bootammeer
Bootammeer Bootammeer ist offline
Fregattenkapitän

Registriert seit: 30.05.2009
Ort: zuhause
Betriebsstunden aktuelle Saison: 60
Beiträge: 924
Thanks: 646
Erhielt 910 mal Danke in 595 Beiträgen
Standard

Zitat:
Zitat von camelion01 Beitrag anzeigen
Nochmals eine Skizze!

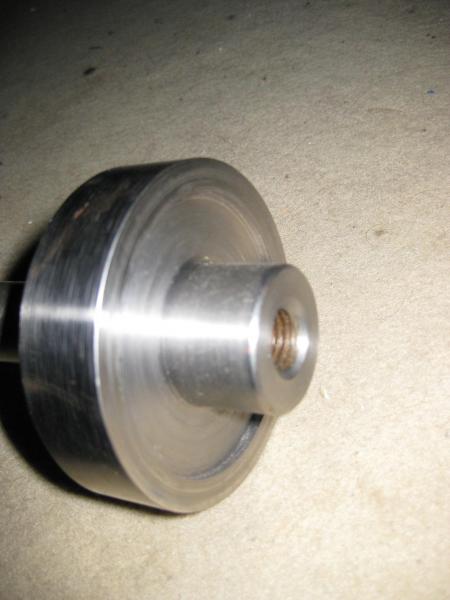

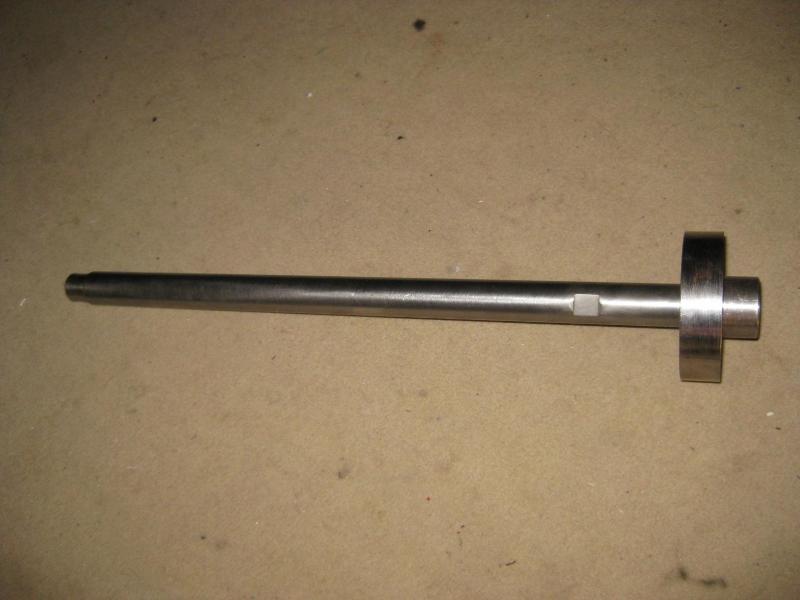

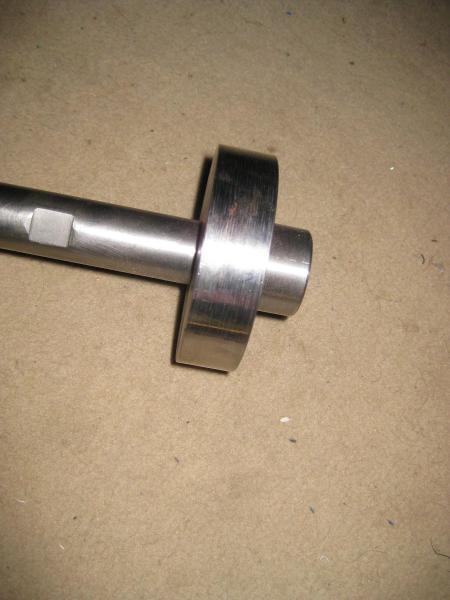

Mein Dorn zum Lagereinbau sieht so aus
Angehängte Grafiken

__________________

Mit Zitat antworten
  #7
Alt 01.03.2010, 16:58
Benutzerbild von Azzurro
Azzurro Azzurro ist offline
Oberleutnant zur See

Registriert seit: 20.12.2008
Ort: 2512 Tribuswinkel
Hafen: Werft Azzurro-Mare
Mein Boot: Bayliner 3055
Bootsname: Azzurro-Mare
Beiträge: 471
Thanks: 320
Erhielt 1.033 mal Danke in 643 Beiträgen
Meine Stimmung: beschaeftigt
Standard

Zitat:
Zitat von Monster Beitrag anzeigen
Hast du dich da verrechnet oder kostet das wirklich soviel ???
Nö kostet normal 74,-

Das Ausbau Werkzeug kostet 500,-
__________________
Gruß Mike
Wir sind autorisierter Mercruiser und Mercury Händler bzw. Werkstatt, wir führen die Marken Quicksilver, Valiant, Arvor, Walker Bay, Suzuki, Yamaha

Bootverkauf/Shop/Werkstatt:
Sochorgasse 8, 2512 Tribuswinkel (Gewerbegebiet-Oeynhausen) Austria, Öffnungszeiten: Mo-Fr von 10:00 bis 13:00 und von 14:00 bis 18:30 Uhr, Sa von 10:300 bis 13:00 Uhr
Homepage www.azzurro-mare.at
Mit Zitat antworten
  #8
Alt 01.03.2010, 17:04
Benutzerbild von Azzurro
Azzurro Azzurro ist offline
Oberleutnant zur See

Registriert seit: 20.12.2008
Ort: 2512 Tribuswinkel
Hafen: Werft Azzurro-Mare
Mein Boot: Bayliner 3055
Bootsname: Azzurro-Mare
Beiträge: 471
Thanks: 320
Erhielt 1.033 mal Danke in 643 Beiträgen
Meine Stimmung: beschaeftigt
Standard

Werkzeugsatz zum Getriebe reparieren für AB Mercury kosten ca 2800,- o.MWST da brauchst viele defekte Getriebe bis sich der rechnet.

Wir haben 2009 ca 20.000,- in die Werkstatt an Werkzeug investiert inkl. Motorsoftware für Mercury/Mercruiser/Yamaha Motoren

und haben gerade mal das erste Drittel vom Werkzeug angeschafft
__________________
Gruß Mike
Wir sind autorisierter Mercruiser und Mercury Händler bzw. Werkstatt, wir führen die Marken Quicksilver, Valiant, Arvor, Walker Bay, Suzuki, Yamaha

Bootverkauf/Shop/Werkstatt:
Sochorgasse 8, 2512 Tribuswinkel (Gewerbegebiet-Oeynhausen) Austria, Öffnungszeiten: Mo-Fr von 10:00 bis 13:00 und von 14:00 bis 18:30 Uhr, Sa von 10:300 bis 13:00 Uhr
Homepage www.azzurro-mare.at
Mit Zitat antworten
  #9
Alt 01.03.2010, 17:09
Benutzerbild von camelion01
camelion01 camelion01 ist offline
Flotillenadmiral

Registriert seit: 24.09.2008
Beiträge: 2.912
Thanks: 2.269
Erhielt 3.275 mal Danke in 2.225 Beiträgen
Standard

Zitat:
Zitat von Bootammeer Beitrag anzeigen
Mein Dorn zum Lagereinbau sieht so aus
Wie lange hast denn den Stiel gemacht!
Mit Zitat antworten
  #10
Alt 01.03.2010, 17:13
Benutzerbild von Bootammeer
Bootammeer Bootammeer ist offline
Fregattenkapitän

Registriert seit: 30.05.2009
Ort: zuhause
Betriebsstunden aktuelle Saison: 60
Beiträge: 924
Thanks: 646
Erhielt 910 mal Danke in 595 Beiträgen
Standard

Zitat:
Zitat von camelion01 Beitrag anzeigen
Wie lange hast denn den Stiel gemacht!

440 mm
